SBZ-100-G/150-G (PDF)

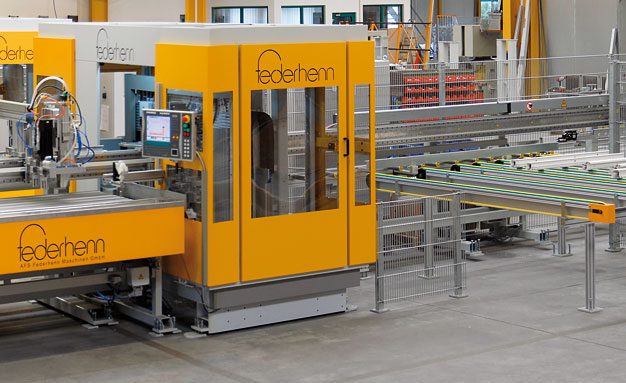

Hochleistungs-Stab-Bearbeitungszentrum für 100 bis 150 Einheiten/8 Std. mit G-Modul Technik

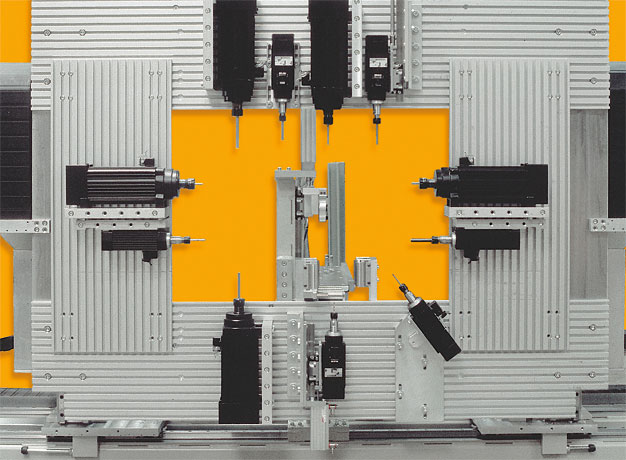

G-Modul
Die 3-Achs-G-Modul Technik bietet:

  • CNC-gesteuerte, interpolierende Bearbeitung in 3 Achsen für frei programmierbare Fräsungen und
    Bohrungen in PVC-Profilen
  • modularen Aufbau für individuell planbaren Fertigungsablauf

Die Basisversion ist ausgelegt für 100 Einheiten/8 Stunden
Fensterfarbe weiss
Referenzfenster 1000 x 1300 mm

Basisversion
• Schraubstation
• G-Modul mit
• 4 PVC-Fräsmotoren
• 1 Stahl/PVC-Bohreinheit
• Oliven-Bohreinheit PVC/Stahl
• PVC-Profile ausgelegt für
Länge: 350-3500 mm
Breite: max. 115 mm
Höhe: max. 140 mm
Optionen
Beispiele für Module:
Bearbeitungen Flügel:
• PZ- und Drückerloch
• Türbandbohrung
• Sprossenbohrung
• Dichtungsfreifräsen
• etc.
Bearbeitungen Rahmen:
• Türbandbohrung
• Kämpferbohrung
• Schließplattenausfräsung
• etc.
Weitere Optionen
• Lademagazin
• EDV-Anbindung
• Barcode-Lesestation

Bearbeitungsarten

Basis Rahmenbearbeitungen

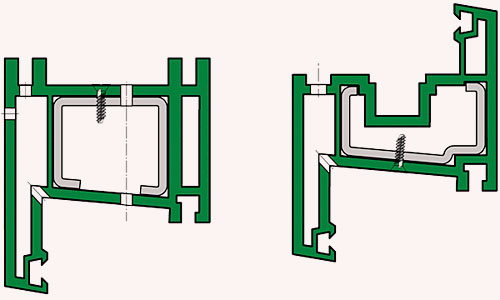

• Stahl verschrauben
• Entwässerungsschlitze
• Falz
• nach vorne
• nach unten
• Kombinierte Dübel-/Kämpferbohrung
• Schließteilmarkierung
Basis Flügelbearbeitungen
• Stahl verschrauben
• Entwässerungsschlitze
• Glasfalz
• nach unten
• Schlosskastenfräsung
• Olive bohren
• Belüftung bohren

Werkzeuge im SBZ

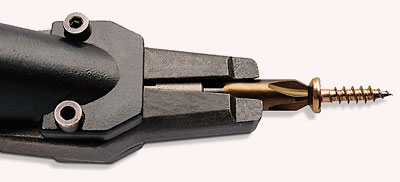

Schraubstation

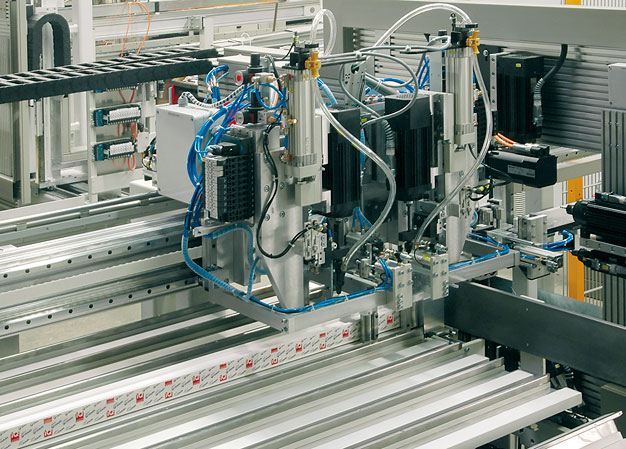

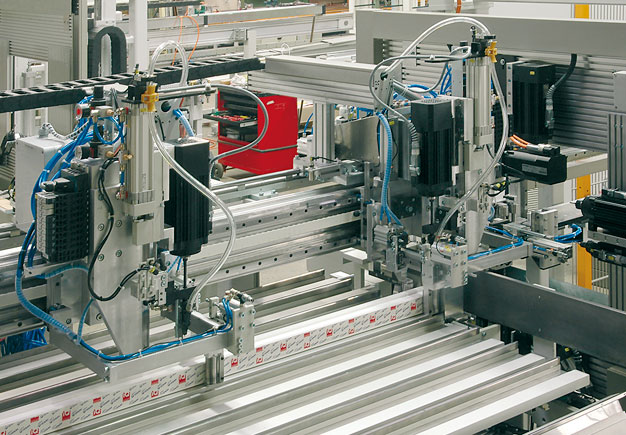

Vorgelagerte Einfach- oder Zweifach-Schraubstation

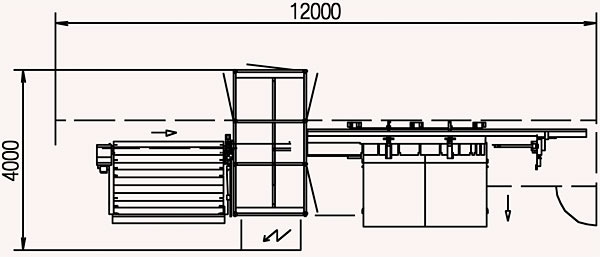

Leistungserhöhung hierdurch bis 150 E/8 Std.Layout

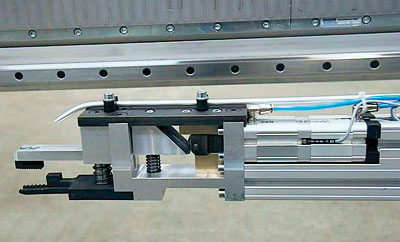

NC-Zange

Arbeitsablauf

• Vorlegen der PVC-Profilabschnitte (mit Stahl)
• Einlesen mit Scanner
• NC-Zange (180 m/min, mit 2-Achsen-Lage-Positionierung) greift das Profil und fördert in x-Achs-Richtung
• NC-Zange und G-Modul ergeben 3 Achsbearbeitungen
• Austransport auf Ablagetisch oder Riemenförderer
