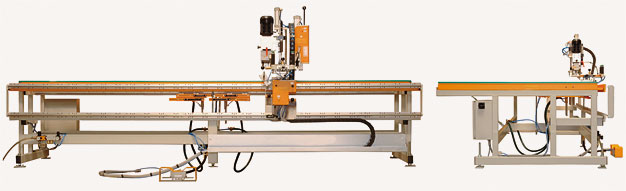

Rahmen-Montagestation RM 4000 (PDF)

Zum automatischen Bohren und Verschrauben der Eck- und Scherenlager.
Der Blendrahmentransport erfolgt manuell, die Beschläge werden manuell gesetzt.

Tischbreite 3000 mm; wahlweise 4000 mm
Tiefe 1630 mm
Tisch mit Gleitleisten belegt; optional: Allseitenrollen



Wellen-Doppelführung,
L = 3200 mm, zur Aufnahme

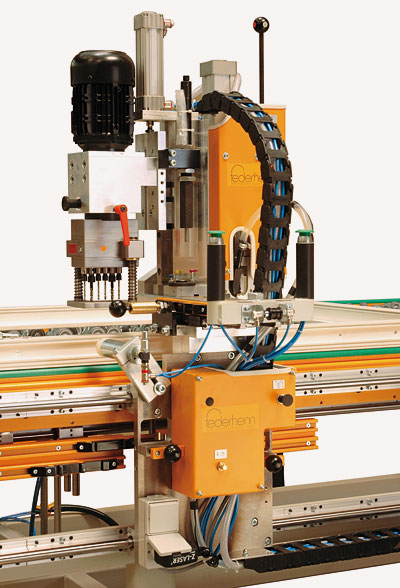

von Bohr- und Schraubeinheiten für Eck- und Scherenlagerbearbeitung



Zwei Stück pneumatisch unter Tischniveau absenkbare Falzanschläge mit Drehrevolver zum exakten Anfahren von bis zu vier verschiedenen Rahmenbautiefen
Hub max. 80 mm Rahmen Spann- und Positioniereinrichtung, pneumatisch über Tischmitte verführbar.
Ausgelegt für RahmenfalzmaІe
von 360 bis 2400 mm oder 360 bis 3200 mm

Optionen:

  • Verstelleinrichtung zusätzlich in y-Richtung für vertikale Schraubvorschubeinheit zum Verschrauben von Eck- und Scherenlagern an drei- und mehrflügeligen Rahmen
  • Laser-Diodenmodul als Strichlaser
  • Drehrichtung manuell 90° für Mehrspindelbohrkopf zum Bohren von Eck- und Scherenlagern
    an drei- und mehrflügeligen Rahmen
